При открытой прокладке электропроводки важно не только скрыть кабели, но и защитить их от случайных повреждений, перегибов, пыли и контакта с окружающими предметами. Для решения этой задачи применяется кабель-канал для проводов, состоящий из основания и съемной крышки, которая сохраняет доступ к размещенным внутри коммуникациям. Правильно подобранный короб помогает аккуратно организовать электрические и информационные линии, а при необходимости — добавить новый кабель без штробления стены и повторного ремонта.
Что представляет собой кабель-канал

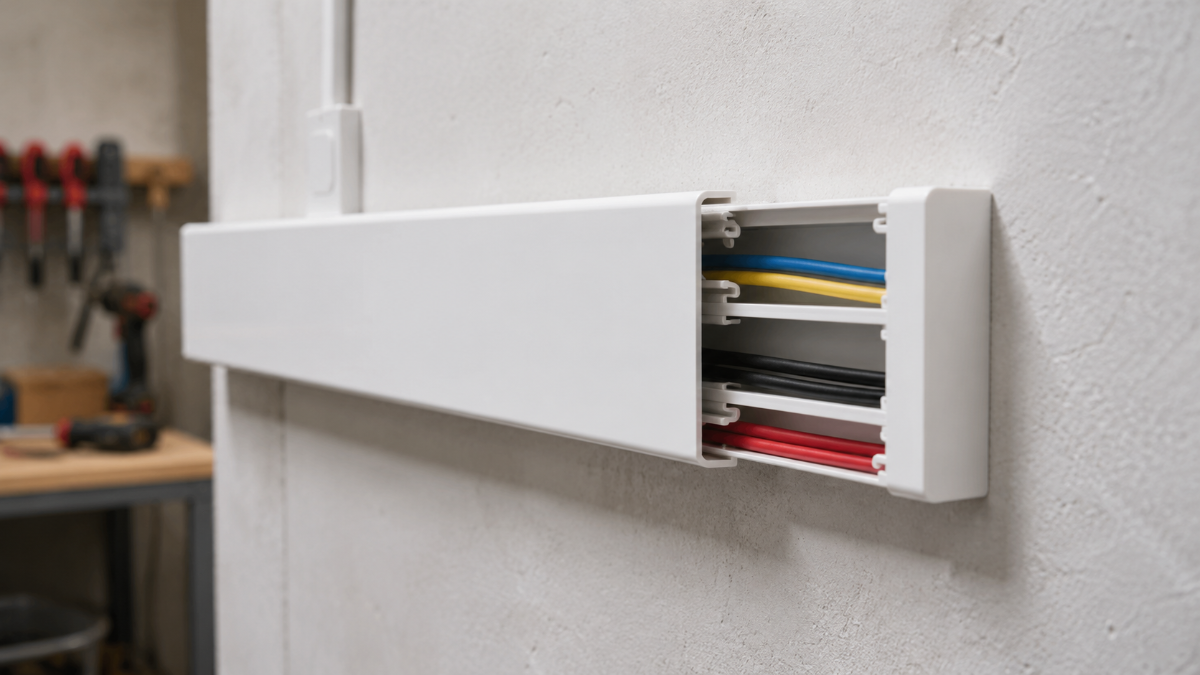

Кабель-канал — это защитный профиль, внутри которого размещаются электрические, сетевые, телевизионные, телефонные и другие провода. Основание конструкции закрепляется на стене, потолке, полу, мебели или другой поверхности, после чего внутрь укладываются коммуникации и устанавливается крышка.
Главное преимущество такой системы заключается в доступности проводов. Если потребуется заменить поврежденную линию, подключить дополнительную розетку или провести интернет-кабель, не придется разрушать отделку. Достаточно открыть крышку на нужном участке и выполнить необходимые работы.
Основные виды кабель-каналов
Конструкции различаются по размерам, форме, месту установки и назначению. Небольшие модели рассчитаны на один или несколько тонких кабелей, а крупные системы могут вмещать несколько силовых и информационных линий.
- Мини-каналы подходят для интернет-кабелей, телефонных линий и проводов небольшой толщины.
- Настенные короба применяются для открытой прокладки электропроводки в жилых и служебных помещениях.
- Плинтусные системы совмещают функцию напольного плинтуса и защитного профиля для коммуникаций.
- Парапетные каналы используются в офисах и позволяют устанавливать розетки непосредственно в корпус.
- Напольные модели защищают провода при пересечении открытых участков пола.
- Перфорированные короба применяются внутри шкафов автоматики и электрических щитов.
Как определить нужный размер
Размер кабель-канала выбирают по количеству и диаметру проводов. При этом недостаточно просто сложить их толщину. Внутри необходимо оставить свободное пространство, чтобы кабели не были сильно прижаты друг к другу, а крышка закрывалась без усилия.
Запас внутреннего объема нужен и для будущей модернизации. Если через несколько месяцев потребуется добавить линию для розетки, камеры, маршрутизатора или другой техники, не придется устанавливать рядом второй короб.
- Подсчитайте количество кабелей, которые планируется проложить.
- Уточните наружный диаметр каждого провода.
- Разделите силовые и слаботочные линии, если это необходимо.
- Предусмотрите запас для свободной укладки и обслуживания.
- Проверьте наличие подходящих углов, соединителей и заглушек.
Почему нельзя переполнять короб
Если внутри находится слишком много проводов, крышка может закрываться с усилием или отходить от основания. Кабели при этом перегибаются, давят друг на друга и усложняют обслуживание. При необходимости найти и заменить отдельную линию придется разбирать весь плотно уложенный пучок.
Переполнение также ухудшает условия отвода тепла. Особенно это важно для силовых линий, которые работают под продолжительной нагрузкой. Размер системы должен выбираться не только по внешнему виду, но и по фактическому количеству проводников.
Пластиковые и металлические модели
В квартирах, домах и офисах чаще применяются пластиковые кабель-каналы. Они имеют небольшой вес, легко режутся и выпускаются в разных цветах. Помимо белых моделей, доступны серые, черные, коричневые профили и варианты с декоративной поверхностью под дерево.
Металлические системы используются в производственных, технических и складских помещениях, где существует повышенный риск механического повреждения. Они прочнее, но требуют подходящего крепежа, инструмента для резки и соблюдения дополнительных требований к монтажу.
Как оценить качество пластикового профиля
Качественный короб должен сохранять форму, не трескаться при аккуратной подрезке и надежно удерживать крышку. Замок должен защелкиваться по всей длине, но при необходимости открываться без разрушения профиля.
Слишком хрупкий пластик может расколоться около крепежных отверстий. Чрезмерно мягкое основание способно деформироваться при затяжке саморезов или под весом большого количества проводов.
Разделение разных типов линий
Силовые и информационные кабели не всегда следует укладывать вплотную. Для их разделения применяются внутренние перегородки или отдельные короба. Такой подход упрощает обслуживание и помогает снизить вероятность помех в сетевых, аудио- и видеолиниях.
- электрические линии размещают в отдельной секции;
- интернет-кабели отделяют от силовой проводки;
- телевизионные и сигнальные линии маркируют;
- провода систем безопасности группируют по назначению;
- для будущих линий оставляют свободное пространство.
Дополнительные элементы
Для аккуратного монтажа используются не только прямые участки. Система может включать внутренние и наружные углы, плоские повороты, тройники, соединители, заглушки, переходники и рамки для электроустановочных изделий.
Желательно приобретать все элементы одной серии. Даже одинаковые по заявленному размеру изделия разных производителей могут отличаться формой замка, толщиной стенок и оттенком пластика.
Учет условий эксплуатации
Для сухой жилой комнаты подходит стандартный интерьерный профиль. В мастерской, гараже, подвале или другом техническом помещении могут потребоваться более прочные конструкции, рассчитанные на пыль, влажность и механические воздействия.
Напольный канал должен выдерживать случайное наступание и давление, а система около нагревательного оборудования — соответствовать температурным условиям. Нельзя использовать короб там, где его характеристики не подходят к окружающей среде.
Что проверить перед покупкой
- достаточен ли внутренний объем;
- надежно ли фиксируется крышка;
- есть ли комплектующие для поворотов и разветвлений;
- подходит ли профиль к материалу основания;
- можно ли разделить разные линии;
- соответствует ли конструкция условиям помещения;
- совместимы ли розетки и выключатели с выбранной серией.
Кабель-канал для проводов помогает аккуратно организовать открытую электропроводку и сохранить доступ к коммуникациям. При выборе важно учитывать количество кабелей, внутренний объем, материал профиля, условия эксплуатации и наличие комплектующих. Короб с правильно рассчитанным запасом упрощает монтаж, обслуживание и последующее расширение электрической сети.
