Позитронно-эмиссионные томографы относятся к наиболее сложным и дорогостоящим видам диагностического оборудования. В основе работы лежит регистрация совпадений гамма-квантов от аннигиляции позитронов, что требует исключительной точности детекторной системы и временного разрешения. Отказ любого узла — от кристаллов сцинтилляторов до электроники совпадений — делает томограф непригодным для клинического использования.
Современные PET-системы представляют собой интеграцию кольцевых детекторных сборок (блоков), фотоэлектронных умножителей (ФЭУ) или кремниевых фотоумножителей (SiPM), электроники быстрого счета, систем охлаждения и мощных вычислительных кластеров для реконструкции изображений. Ремонт позитронно-эмиссионных томографов (PET) требует знаний ядерной физики, цифровой обработки сигналов и вакуумной техники.
Архитектура PET и критические узлы

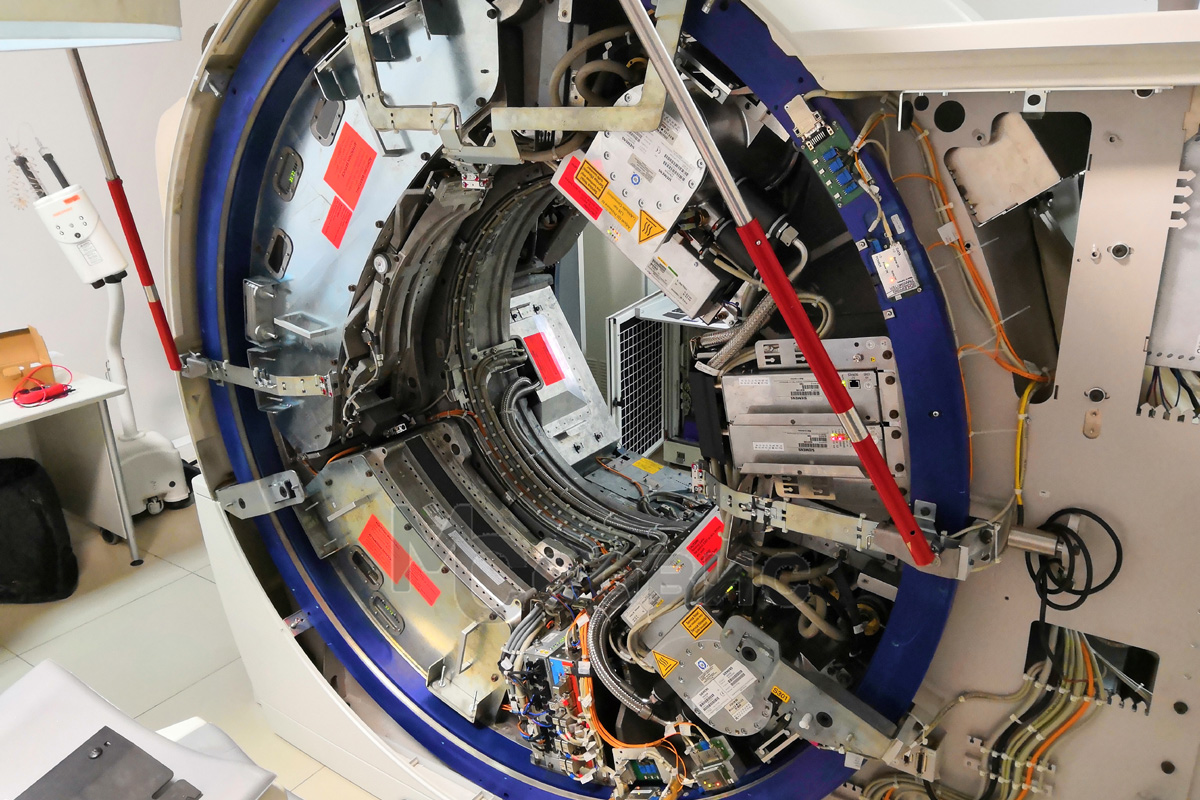

Основу детекторной системы составляют блоки сцинтилляционных кристаллов (обычно LSO, LYSO или BGO), соединенные с фотодетекторами. Каждый блок содержит матрицу кристаллов 8×8 или 13×13, а весь томограф — от 10 000 до 30 000 индивидуальных детекторных каналов. Наиболее уязвимый элемент — оптический контакт между кристаллом и ФЭУ: его деградация ведет к падению светосбора и ухудшению энергетического разрешения.
Электроника быстрого счета (Front-End Electronics) — вторая по частоте отказов область. Триггерные платы, преобразователи время-цифра (TDC) и каналы аналоговой обработки сигналов работают на частотах до 500 МГц и чувствительны к дрейфу параметров. Система охлаждения детекторов также критична: перегрев снижает световыход сцинтилляторов и увеличивает темновой ток SiPM.
«Первичная диагностика PET-томографа всегда начинается с проверки коэффициента нерабочих каналов и энергетических спектров отдельных блоков. Падение пика фотопика ниже 80% от паспортного значения — сигнал к ремонту блока».
Диагностический протокол
Стандартный протокол технического обслуживания PET включает несколько обязательных этапов. Первый — сбор и анализ логов системы и данных автоматического контроля качества (Daily QC). Второй — измерение энергетических спектров каждого блока с использованием встроенного радиоактивного источника (обычно Ge-68). Третий — оценка временного разрешения системы через измерение FWHM пика совпадений.
Дополнительно выполняются сканирование фантома равномерности для выявления артефактов, а также проверка калибровки нормализации (Normalization Correction). Любое отклонение более 2% от базовых значений требует локализации неисправного модуля с последующей заменой или юстировкой.
- Анализ логов и QC-данных — идентификация сбойных каналов.
- Энергетическая калибровка — проверка пик/комптон-соотношения.
- Тестирование временной синхронизации — совпадения по времени.
- Оценка мертвого времени — скорость счета и потери.
- Визуальная проверка — конденсаторы, разъемы, контуры охлаждения.
«В PET-томографах критично точное согласование коэффициентов усиления сотен ФЭУ. Разброс более 5% требует глобальной перекалибровки или замены модулей усиления».

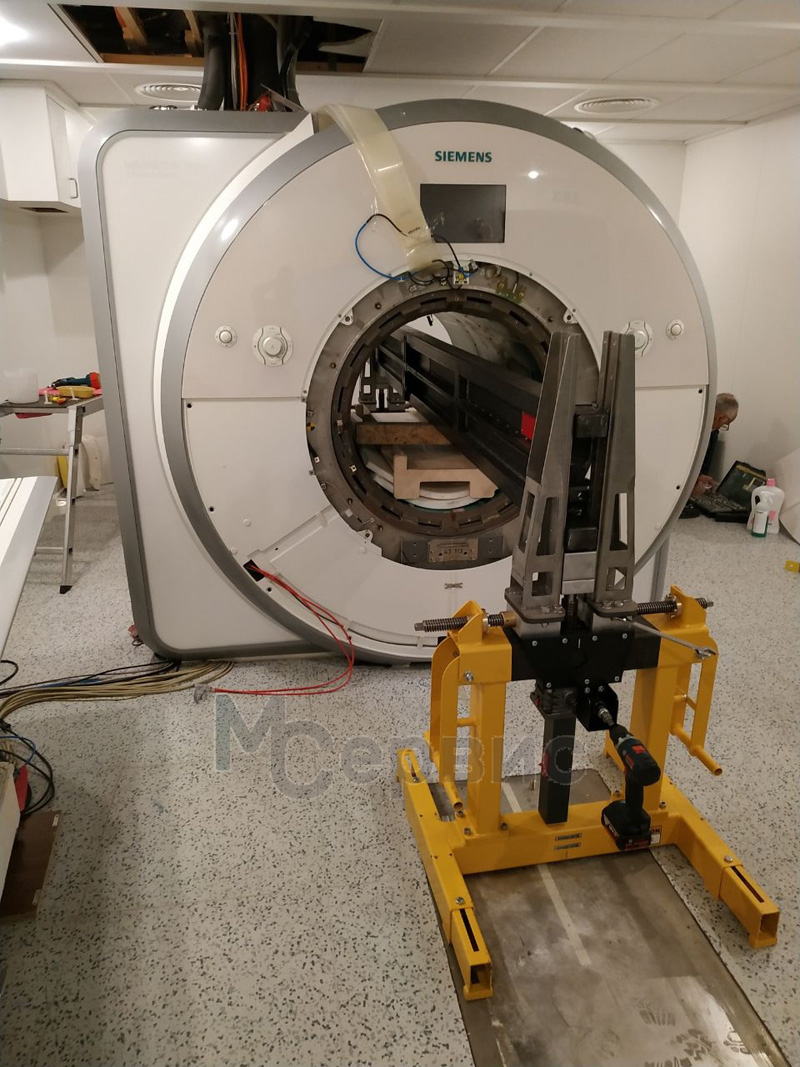

Ремонт детекторных блоков
Замена сцинтилляционного кристалла — одна из сложнейших операций. Кристаллы LSO/LYSO гигроскопичны и требуют герметизации. Процесс включает демонтаж блока, отклейку кристалла от оптического окна ФЭУ с использованием специальных растворителей, механическую полировку торцов и приклейку нового кристалла с оптическим клеем, показатель преломления которого точно согласован с стеклом ФЭУ. После сборки блок выдерживается в термокамере 24 часа при 40 °C и проходит энергетическую калибровку.
Восстановление ФЭУ или SiPM выполняется в специализированных мастерских — самостоятельная замена фотодетекторов не рекомендуется. Для SiPM критична равномерность напряжения смещения (овервольтаж), регулируемая индивидуальными цифро-аналоговыми преобразователями (ЦАП). При замене блока выполняется перепрошивка конфигурационных таблиц в постоянном запоминающем устройстве.
Электроника обработки сигналов
Платы Front-End содержат быстродействующие предусилители, формирователи импульсов и дискриминаторы. Наиболее частые неисправности — пробои входных каскадов от статического электричества и деградация электролитических конденсаторов в цепях питания. Ремонт включает замену прецизионных операционных усилителей с временем нарастания менее 1 нс и калибровку порогов дискриминации.
Платы TDC, измеряющие время прихода сигнала с точностью до десятков пикосекунд, требуют регулярной проверки тактовой частоты и джиттера. Отклонения более 50 ps ухудшают временное разрешение — выполняется подстройка кварцевых генераторов или замена тактового модуля. Системные контроллеры и процессоры реконструкции ремонтируются на уровне замены материнских плат и модулей ОЗУ.
- Демонтаж неисправного модуля и перенос на ремонтный стенд.
- Проверка входных сопротивлений и питающих напряжений.
- Замена поврежденных компонентов (SMD-пайка).
- Проверка формы сигнала на осциллографе (полоса ≥ 1 ГГц).
- Тест с генератором калибровочных импульсов.
Система охлаждения и термостабилизация
PET-томографы используют жидкостное охлаждение детекторного кольца с точностью поддержания температуры ±0.1 °C. Отказ циркуляционного насоса или засорение радиатора ведет к тепловому дрейфу фотоумножителей и изменению световыхода сцинтилляторов. Ремонт включает замену насосного агрегата, промывку магистралей и проливку системы с удалением воздушных пробок.
Термоэлектрические охладители (элементы Пельтье) также подлежат замене при снижении эффективности. Диагностика выполняется измерением тока потребления: отклонение более 15% от номинала указывает на деградацию. Обслуживание предполагает также очистку радиаторных решеток от пыли с использованием сжатого воздуха.
Калибровка и верификация после ремонта
После любого вмешательства в детекторную или электронную часть выполняется полный цикл калибровочных процедур. Включаются энергетическая калибровка всех блоков, калибровка временной синхронизации (Time Alignment), формирование матрицы нормализации и калибровка чувствительности. Используются источники Ge-68 и Na-22.
Контрольное сканирование фантома (Jaszczak или NEMA) дает количественную оценку пространственного разрешения, восстановленной активности и контрастности. Параметры должны соответствовать заводским допускам. При отклонениях повторяются операции юстировки с использованием томографической реконструкции методом максимального правдоподобия.
- Энергетическая калибровка — 511 кэВ пик ±2%.
- Временная синхронизация — окно совпадений 6–12 нс.
- Нормализация — коррекция неоднородности чувствительности.
- Тест стабильности — трехкратное сканирование за 8 часов.
«После замены любого детекторного блока PET требуется минимум 48 часов выдержки для стабилизации темнового тока SiPM и термического равновесия — только после этого результаты калибровки становятся достоверными».
Программное обеспечение и обслуживание данных
Рабочие станции реконструкции и архивации требуют регулярного обновления ПО и проверки дисковых массивов. Ремонт включает восстановление поврежденных файловых систем, замену жестких дисков и настройку сетевых интерфейсов DICOM. Аппаратные сбои серверов решаются заменой блоков питания, оперативной памяти и процессорных модулей.
Архивирование сырых данных (list-mode) критично для повторной реконструкции. Рекомендуется использовать системы резервного копирования с автоматической проверкой целостности. Инженерный персонал должен иметь резервные образы системных дисков для быстрого восстановления.
Регламенты и документация
Каждый ремонт PET-томографа фиксируется в техническом паспорте с указанием замененных модулей, измеренных параметров и результатов верификации. Хранение протоколов энергетической и временной калибровок обязательно для аккредитации медицинского центра. Периодичность плановых ТО — ежеквартально, с полной калибровкой — ежегодно.
Сотрудничество с производителем или сертифицированным сервисным центром обеспечивает доступ к проприетарным прошивкам и уникальным калибровочным процедурам. Самостоятельный ремонт без соответствующей подготовки не рекомендуется из-за высоких требований к радиационной и электрической безопасности. Компетентность инженерного состава и строгое следование алгоритмам — залог длительной и стабильной работы оборудования, от которого зависят диагностические решения в онкологии и кардиологии.
